Kegunaan aluminium composite panel

Penggunaan aluminium untuk dekorasi eksterior fasad bangunan sudah lama dikenal. Selain daya tahan, akurasi dan penampilan yang terhormat, lapisan luar dengan sistem aluminium berengsel sempurna dikombinasikan dengan teknologi fasad berventilasi. Dengan pertumbuhan persyaratan penghematan energi untuk struktur semua kelas, fasad berventilasi semakin populer. Bahan yang populer sekarang adalah Aluminium Composite Panel yan disingkat dengan ACP. Selain aluminium didalamnya dilapisi polymer.

ACP

Penggunaan aluminium untuk dekorasi eksterior fasad bangunan sudah lama dikenal. Selain daya tahan, akurasi dan penampilan yang apjk, lapisan luar dengan sistem aluminium berengsel sempurna dikombinasikan dengan teknologi fasad berventilasi. Dengan pertumbuhan persyaratan penghematan energi untuk struktur semua kelas, fasad berventilasi semakin populer.

Daftar isi

    1. Jenis panel fasad aluminium.
    2. Aplikasi panel aluminium
        2.1 Keterbatasan penerapan panel komposit aluminium
        2.2 Penggunaan panel aluminium
    3. Dekorasi Panel Aluminium
    4. Cara menghasilkan lembaran aluminium
        4.1 Cara menghasilkan lembaran aluminium
        4.2 Tahapan produksi lembaran aluminium
        4.3 Jenis interlayers ACP
    5. Kelebihan dan kekurangan panel fasad yang terbuat dari lembaran aluminium
    6.Cara bekerja dengan panel aluminium
    7.Sistem pengikat untuk panel aluminium fasad
    8.Metode menerapkan perforasi pada lembaran aluminium


1. Jenis panel fasad aluminium.

Jeninya tergantung pada solusi arsitektur, ketinggian bangunan, kelas ketahanan api dari struktur, jenis panel aluminium yang paling cocok pada fasad yang dipilih.
Desain dan pemasangan trim aluminium eksternal diatur oleh kode bangunan. Sebuah proyek dapat dikembangkan untuk setiap fasad berdasarkan parameter geometris bangunan.

2. Aplikasi panel aluminium.

Contoh aplikasi panel aluminium

2.1 Keterbatasan penerapan panel komposit aluminium.

Menurut metode pembuatan dan aplikasi, ada beberapa jenis panel aluminium dan fasadt:

• Panel komposit aluminium yang lembaran tiga lapis, dari dua lapis aluminium dengan lapisan plastik atau polymer di antaranya, dengan ketebalan 2,5 mm hingga 6 mm;
• Panel aluminium tanpa lapisan plastik dari lembaran aluminium padat, dari 1,5 mm hingga 2,5 mm: kaset aluminium rata atau curah terdiri dari
• Panel aluminium berlubang pada fasad;
• Panel langit-langit aluminium;
• Panel bentuk sarang lebah aluminium untuk insulasi suara;
• Panel aluminium untuk struktur dan papan iklan.

Terlepas dari jenis kaset atau panel fasad, untuk pembuatannya memerlukan peralatan khusus, termasuk mesin CNC.

2.2 Penggunaan panel aluminium.

Berbagai posisi penggunaan aluminium pada bangunan

Fitur luar biasa dari penggunaan panel aluminium (ACP) berlubang: fasad media
Panel fasad yang terbuat dari aluminium secara organik cocok dengan gaya arsitektur modern yang dinamis dengan detail singkat. Hasil akhir ini sangat cocok untuk pusat perbelanjaan, pusat shwroom mobil, hiburan pusat bisnis, dan bahkan bangunan industri.

Panel aluminium dinding paling sering digunakan untuk membuat partisi internal atau cladding, penggunaannya sebagai dekorasi fasad eksternal atau sebagai pembungkus bangunan independen tidak perlu mahal. Hal seperti ini hampir seluruhnya ditempati oleh panel dinding dengan lapisan baja luar.
Keterbatasan penggunaan panel komposit aluminium.

Tergantung pada kategori kompleksitas dan tujuan bangunan, serta ketinggiannya, pertanyaan tentang rasionalitas penggunaan kelongsong dengan kaset fasad aluminium diputuskan secara terpisah.

Pembatasan yang digunakan adalah efek destruktif dari beban angin dan persyaratan keselamatan kebakaran, khususnya selama konstruksi struktur kelas F1.1 dan F1.2 untuk bahaya kebakaran fungsional. Ini termasuk:

•  Organisasi pendidikan prasekolah;
•  Rumah khusus untuk orang tua dan orang cacat (non-perumahan);
•  Rumah sakit;
•  Asrama bangunan organisasi pendidikan dengan sekolah asrama dan organisasi anak-anak.

Saat memasang fasad berventilasi, masalah ini dipertimbangkan secara komprehensif, penggunaan insulasi basal dalam proyek mencegah penyebaran api.


Tetapi ada peraturan Teknis tentang Persyaratan Keselamatan Kebakaran" melarang penggunaan panel aluminium untuk fasilitas bahan peledak dan bahaya kebakaran kelas A, B, khususnya untuk pompa bensin.
Fitur luar biasa untuk menggunakan lembaran berlubang: fasad media

Fasad berlubang juga ditemukan di fasilitas olahraga. Beberapa stadion di Rusia memiliki dekorasi pada fasad - perforasi dalam bentuk orang yang berlari atau atlet lainnya.

3.Dekorasi Panel Aluminium.

Dekorasi untuk panel aluminium cukup banyak digunakan untuk ruangan.
Lembar komposit memiliki lukisan eksterior persisten warna jenuh yang cerah, atau sebaliknya, lembut.
Panel yang paling umum untuk fasad aluminium adalah perak abu-abu muda dengan kilau logam. Warna ini diproduksi oleh sebagian besar produsen Rusia, Eropa dan Asia. Karena kenyataan bahwa lembaran aluminium luar dicat sebelum ikatan termal semua lapisan, untuk memesan warna yang berbeda.

Anda perlu membiasakan diri dengan katalog warna pabrikan. Warna non-standar juga dimungkinkan jika direncanakan untuk memesan sejumlah besar (biasanya lebih dari 500 sq. M.) bahan. Katalog warna dari berbagai produsen berbeda dalam tingkat kilau dan nuansa, Anda harus memesan seluruh volume dari satu pemasok. Jenis permukaan tergantung pada metode penerapan lapisan akhir:

• Pewarnaan polos didasarkan pada PVDF dan struktur PE-polimer berbasis poliester. Lapisan semacam itu mengandung resin fluorokarbon sintetik atau fluorokarbon dengan kekuatan yang lebi baik;
• Untuk efek "cermin logam" lapisan tambahan film oksida dapat digunakan;
• Permukaan logam dicapai dengan anodisasi elektrokimia, permukaan ini sering digunakan dalam dekorasi interior untuk membuat permukaan cermin "perak" dan "emas".

Lembar aluminium komposit untuk panel fasad dapat memiliki permukaan luar dapat digunakan dengan pola

•     Spesies kayu yang berharga;
•     Granit atau marmer yang dipoles;
•     Fantasi bukan ornamen geometris.

Bergantung pada perbedaan dalam penerapan lapisan luar, masa pakainya bervariasi:

•  PVDF dan PE lukisan polimer - 20-25 tahun;
•  Anodisasi kimia - 15-20 tahun;
•  Dekorasi dengan batu atau kayu imitasi - 15-20 tahun.

Selama periode ini, permukaan panel aluminium fasad dijamin tidak pudar atau berubah warna. Cat akan bertahan lebih lama, tetapi mungkin sedikit kehilangan kecerahan warna.

4.Produksi panel aluminium.

Dasar pembuatan panel fasad dari lembaran solid atau komposit adalah penggunaan aluminium building alloy.

4.1 Cara menghasilkan lembaran aluminium.

Produksi ACP

Bagaimana cara menghasilkan lembaran aluminium? Lembar konstruksi aluminium dibuat dengan rolling panas dan dingin, diikuti oleh anil. Untuk pembuatan paduan dengan kandungan tinggi mangan AMg6. Ini memberikan kekakuan yang diperlukan untuk produk jadi.

Tergantung pada dekorasi akhir, lapisan galvanik dengan ketebalan hingga 14 Mk diterapkan pada lembaran menggunakan metode elektrokimia untuk pengecatan bubuk berikutnya dan menerapkan lapisan cat. Untuk mempertahankan struktur logam yang terlihat, lapisan anodized diterapkan dengan ketebalan hingga 40-60 Mk, diikuti oleh perlindungan dengan pernis khusus.

Lembar dicat disediakan dalam lembaran terpisah, biasanya 1500X2500, 3000 mm.
Garis aluminium pada lembar komposit fasad memiliki dimensi lebih efektif, 1200, 1250x 6500 mm, yang meminimalkan limbah selama pemotongan. Pengecualian adalah material Cina yang dikirimkan melalui laut, dimensinya dibatasi oleh dimensi wadah laut.

4.2 Tahapan produksi lembaran aluminium.

Tahapan produksi lembaran aluminium komposit terdiri dari dua pelat paduan aluminium dengan ketebalan 0,25 mm hingga 0,5 mm dengan lapisan plastik yang dilem secara termal dan ditekan di antaranya. Permukaan depan dicat sebelum pelat disatukan dan dilindungi untuk kemudahan transportasi dengan film PVC pelindung, seringkali dengan logo pabrikan. Film tidak dihapus bahkan ketika memotong lembaran, produk jadi sudah dibebaskan darinya.

Seringkali, dengan kelimpahan ukuran yang sama dalam kondisi produksi, hanya kosong yang dipotong, lebih mudah untuk mengeluarkan kartrid untuk instalasi, dan perakitan akhir dalam kotak dengan flensa tepi dilakukan langsung di fasilitas di mana area produksi mini dilengkapi untuk keperluan ini.

Tahapan produksi kaset aluminium
Produksi kaset aluminium dimulai dengan perhitungan jumlah bahan yang diperlukan untuk pelaksanaan proyek tertentu. Untuk ini, area semua fasad dihitung, tidak termasuk area bukaan jendela dan pintu. Ketika menilai jumlah lembaran aluminium yang diperlukan, diperhitungkan bahwa lapisan kaset setidaknya 100 mm di belakang permukaan fasad. Juga diperhitungkan nilai flanging dan cutting sheet.

4.3 Jenis interlayers ACP.

Bermacam jenis interlayers ACP diproduksi  untuk mengatasi berbagai masalah arsitektur, lembaran komposit selalu tersedia untuk fasad 4,04 mm dan dengan rasio yang berbeda dari lapisan aluminium dan lapisan dalam plastik.

Untuk bangunan bertingkat tinggi dengan peningkatan persyaratan untuk keselamatan dan ketahanan terhadap api, tersedia lembaran aluminium komposit dengan lapisan tahan api internal dengan asbes.
Secara eksternal, panel fasad semacam itu terbuat dari lembaran aluminium komposit mudah dibedakan, mereka memiliki lapisan bagian dalam putih atau abu-abu terang. Salah satu merek paling terkenal dari lembaran komposit semacam itu adalah Alpolic, terbuat dari lapisan gedung pencakar langit paling terkenal di Dubai dan Menara Utara Moskow dan kota-kota besar lainnya

Lapisan dalam lembaran aluminium komposit kelas G1 bisa berwarna hitam. Saat membeli, selain informasi dalam tanda pada film pelindung, Anda juga harus memerlukan sertifikat. Penggunaan panel fasad yang lebih murah terbuat dari lembaran komposit kelas G4 dilarang, karena dapat menyebabkan kemungkinan kebakaran dengan penyebaran api yang sangat cepat di permukaan, dengan suhu pembakaran yang tinggi dan pelepasan banyak gas beracun. Penggunaan material yang tidak adil untuk pembuatan panel sudah terjadi di Rusia.

Semakin tebal lapisan aluminium dalam lembaran komposit, semakin dapat diandalkan panel fasad yang dibuat darinya. Untuk bangunan di atas 18 m diperbolehkan menggunakan kaset dengan lapisan aluminium 0,4 dan 0,5 mm. Untuk bangunan bertingkat rendah, karena alasan ekonomi, Anda dapat menggunakan lembaran komposit dengan lapisan aluminium alloy 0,3 mm, biasanya ini adalah bahan buatan China, tetapi lebih baik menghindari solusi semacam itu.

5. Kelebihan dan kekurangan panel fasad yang terbuat dari lembaran aluminium.

Berbagai keuntungan dan kerugian dari panel fasad yang terbuat dari lembaran aluminium
Panel fasad yang terbuat dari lembaran aluminium padat (tanpa lapisan dalam) adalah versi paling akhir dari eksterior, tidak memerlukan pewarnaan selama bertahun-tahun. Selain itu:

• Aluminium praktis tidak rentan terhadap karat dan mudah dicat bubuk dalam banyak warna sesuai dengan skala RAL;
• Panel fasad aluminium mengacu pada bahan yang tidak mudah terbakar secara kondisional, panel fasad darinya juga dapat dipasang pada bangunan bertingkat tinggi tanpa persetujuan tambahan.

Kerugiannya termasuk berat yang cukup, dengan kerapatan aluminium 2700 kg / m3, 1 m² kaset yang terbuat dari lembaran aluminium padat 2 mm, beratnya 5,4 kg, yang menciptakan beban tambahan pada amplop dan fondasi bangunan.

Berat yang cukup juga harus diperhitungkan ketika merancang rel aluminium horizontal dan vertikal, untuk mengencangkan braket pendukung dengan jangkar yang lebih kuat dan laju yang lebih tinggi untuk menahan beban geser.

Untuk bidang fasad yang dibentuk dari lembaran padat, diperlukan langkah-langkah tambahan untuk pentanahan, aluminium dikenal sebagai konduktor arus listrik yang sangat baik.

Keuntungan dari panel aluminium fasad yang terbuat dari lembaran komposit:

• Kerataan permukaan yang sangat baik;
• Ringan (satu setengah kali lebih sedikit dari panel yang terbuat dari lembaran aluminium padat);
• Bahan ini meredam suara hujan, memiliki sifat kedap suara, karena lapisan dalam plastik.

Kekurangan:

• Tahan api yang relatif rendah;
•  Ketidakmungkinan pewarnaan warna hanya sesuai dengan pabrikan.

Panel aluminium pada fasad biasanya memiliki bentuk kotak datar dengan tinggi sisi -18-22 mm, tetapi dimungkinkan untuk menghasilkan kaset jari-jari untuk permukaan melengkung atau struktur volumetrik kompleks dengan kekusutan pada bidang.

6.Cara bekerja dengan panel aluminium.

ACP sebagai fasad bangunan

Cara bekerja dengan panel aluminium harus dipahami bahwa panel fasad yang terbuat dari lembaran aluminium solid dan komposit memberikan permukaan yang indah dengan jahitan minimal 2 hingga 60 mm, untuk pemasangan kartrid untuk pemasangan. Panel aluminium pada fasad adalah struktur berbentuk kotak, persegi panjang atau bentuk geometris lainnya dengan flensa di sepanjang tepi untuk pengikatan. Sudut atas dan bawah dipotong dengan pers khusus.

Pembengkokan lembaran aluminium padat dilakukan dengan rem tekan manual atau mekanis. Lembar komposit yang lebih tebal digiling sebelum dilipat. Ini memastikan pembengkokan material dengan jari-jari minimal dan permukaan kawin yang indah. Sudut-sudutnya bergabung dengan paku keling dan diperkuat dengan elemen persegi aluminium.

Sebelum pembuatan panel, untuk memilih ukuran optimal, dengan mempertimbangkan limbah masuk

Sebelum pembuatan panel, untuk memilih ukuran optimal dengan mempertimbangkan limbah yang dihasilkan dari pemotongan lembaran aluminium, kemampuan mereka untuk menahan beban angin dihitung, terutama pada ketinggian

7.Sistem pengikat untuk panel aluminium fasad.

Penggunaan ACP pada bangunan bertingkat

Sistem pengikat untuk panel aluminium fasad digunakan untuk untuk pemasangan di dinding, beberapa sistem merek berbeda telah dikembangkan, tetapi prinsip umum jika pemasangan panel pada fasad sudah dekat.

Kurung logam dipasang pada permukaan dinding, dari 100 hingga 250 mm dalam bentuk huruf G atau P. Panjang kurung ditentukan oleh ketebalan insulasi dinding eksternal. Sebuah sistem pemandu profil logam vertikal, tempat kaset depan digantung, dipasang pada braket. Subsistem untuk panel dapat dibuat dari aluminium atau baja. Pemasangan berlangsung pada slide di lekukan giling dalam flensing kaset. Atau melalui cegukan - kait khusus, biasanya empat dari mereka di kaset. Unit khas fasad berventilasi berdasarkan panel fasad aluminium tersedia dalam katalog produsen subsistem.

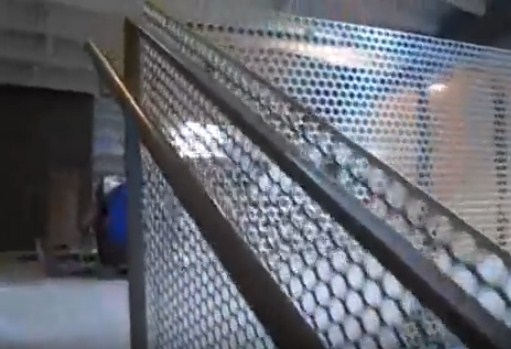

8.Metode menerapkan perforasi pada lembaran aluminium.

Aluminium banyak digunakan dalam bangunan karena tahan karat dan ringan

Metode dalam menerapkan perforasi pada lembaran aluminium untuk pembuatan panel fasad, layar, untuk dekorasi fasad di atas kaca transparan atau untuk dekorasi permukaan buram, serta untuk membuat fasad media, panel aluminium dengan melalui slot dalam bentuk ornamen digunakan. Selain itu, angka apa pun dimungkinkan, satu-satunya batasan adalah bahwa area pemotongan tidak boleh lebih dari 55% dari total luas permukaan, jika tidak, panel aluminium tidak dapat menahan beban angin, bengkok dan pecah.
